Реле времени РВ3-14 - трехцепное реле времени с выдержкой в каждой цепи, предназначено для коммутации электрических цепей (до трех независимых цепей К1, К2,К3 + мгновенный контакт МК) с предварительно установленными выдержками времени t1, t2 и t3 для применнения в схемах автоматики как комплектующее изделие. Возможно применение взамен реле ВЛ-56, ВС-43 и др.

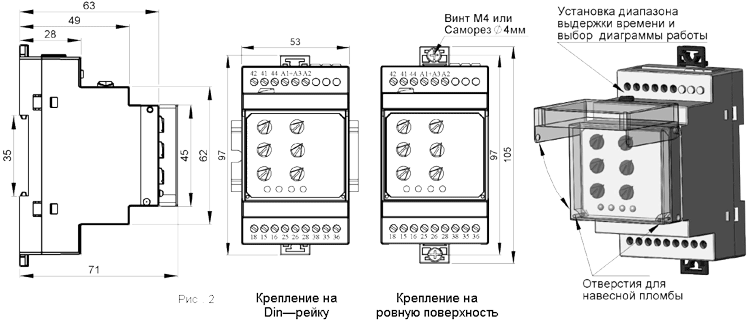

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм².

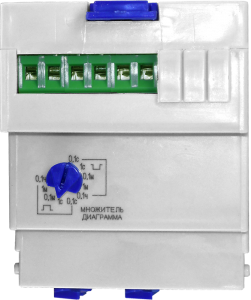

На лицевой панели реле расположены шесть поворотных переключателей для установки выдержки времени «время t1», «время t2», «время t3», зеленый индикатор включения напряжения питания «U», желтые индикаторы срабатывания встроенных электромагнитных реле «К1», «К2», «К3». Поворотный переключатель «МНОЖИТЕЛЬ/ДИАГРАММА» для выбора диаграммы работы и временных диапазонов находится на верхней поверхности корпуса. По заказу реле комплектуется прозрачной крышкой. Крышка позволяет производить пломбирование навесной пломбой или пломбой на клею.

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с². Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех 3-й степени жесткости в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99

Диаграмма работы выбирается с помощью переключателя «МНОЖИТЕЛЬ/ДИАГРАММА»и имеет 5 диапазонов выдержки времени (0,1с-1с- 0,1м-1м-0,1ч) для диаграммы работа с «паузы» (рис. 1а) - включение встроенного электромагнитного реле происходит через заданное время от начала подачи питания и 5 диапазонов выдержки времени (0,1с-1с-0,1м-1м-0,1ч) для диаграммы работа с «импульса» (рис. 1б) - встроенное электромагнитное реле включается одновременно с подачей питания и выключается через заданное время. Диапазон времени выбирается один для всех трех встроенных электромагнитных реле. Требуемые временные выдержки t1, t2, и t3 определяется путем умножения числового значения, установленного на переключателях «единицы» и «десятки» отдельно для каждого времени, на множитель выбранного диапазона на переключателе «МНОЖИТЕЛЬ/ДИАГРАММА». При выключенных электромагнитных реле замкнуты контакты 15-16 у К1, 25-26 у К2 и 35-36 у К3. При включенных электромагнитных реле замыкаются контакты 15-18 у К1, 25-28 у К2 и 35-38 у К3 при этом горят соответствующие светодиоды. Реле имеет один переключающий контакт мгновенного действия МК. Одновременно с подачей питания на реле размыкаются контакты 41-42 и замыкаются контакты 41-44 и остаются замкнутыми до снятия питания с реле. Напряжение питания АСDC24 В подается на клеммы «+А3» и «А2», а напряжение АС220 В - на клеммы «А1» и «А2». Схема подключения реле приведена на рис. 3 и на шильдике, расположенном на корпусе прибора. Для изменения поддиапазона выдержки времени и диаграммы работы реле необходимо выключить.
