   Реле направления мощности применяются в схемах релейной защиты в качестве органа направления мощности. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 С для исполнения УХЛ4 и от минус 10 до плюс 55 С для исполнения О4.

ТУ 16-523.607-81

Условия эксплуатации

Группа механического  исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,5 g.

Степень защиты оболочки реле IP40,  а  контактных  зажимов  для    присоединения внешних проводников – IP00 по ГОСТ 14255-69.

Технические данные

Номинальное напряжение переменного тока (Uн), V

100

Номинальная частота, Hz

50

Основные технические данные приведены в таблице 1.

Таблица 1





Обозначение

типоисполне-ния





Номинальный ток ( Iн ),А



Величина характе-ристического угла

(jх) при  Uн и Iн,

град.

Вид  и  характер  питания





Номенклатур- ный  номер

Номинальное напряжение оперативного постоянного тока, V

Оперативный  переменный ток (встроенный блок питания)*



РМ 11-11-1



1

-30 ±5 и  -45 ±5

110

-

23 011 001 •

220

-

23 011 002 •



РМ 11-18-1



5

110

-

23 011 003 •

220

-

23 011 004 •



РМ 12-11-1

РМ 12-18-1



1

70 ±5

110

-

23 012 001 •

220

-

23 012 002 •



5

110

-

23 012 003 •

220

-

23 012 004 •

РМ 11-11-2

РМ 11-18-2

1

-30 ±5 и  -45 ±5

-

Напряжение от 0,5Uн до

 1,15 Uн

и (или) ток от

0,5 Iн до 30 Iн

23 011 005 •

5

-

23 011 006 •

РМ 12-11-2

РМ 12-18-2

1

70 ±5

-

23 012 005 •

5

-

23 012 006 •

* В реле предусмотрено питание как по цепи напряжения, так и по цепи тока, как раздельное, так и совместное;

Напряжение срабатывания реле типа РМ 11, V, не более

0,25

Напряжение срабатывания реле типа РМ 12 (регулируется ступенями), V:



(1,0±0,1); (2,0±0,2); (3,0±0,3)

Ток срабатывания реле, А, не более

0,05 Iн

Область срабатывания реле по углу сдвига фаз (рабочая угловая зона ) между током и напряжением, град, не менее



165

но не более

180

Реле имеет  два исполнительных органа:

-        орган с повышенным быстродействием;

-        орган с повышенной коммутационной способностью



Время срабатывания, s,  не более:



- реле с повышенным быстродействием

0,03

- реле с повышенной коммутационной способностью

0,05

Коэффициент возврата, не менее:



- реле РМ 11

0,6

- реле РМ 12

0,8

Коммутационная способность контактов реле с повышенной коммутационной способностью в цепи постоянного тока с постоянной  времени  индуктивной нагрузки  не  более   0,02 s при напряжении от 24  до 250 V или токе не более 1 А, W





30

Коммутационная способность контактов реле с повышенным быстродействием (нагрузка активная), А:



- при постоянном или переменном токе и напряжении:



- от 36 до 110 V

0,01-0,25

- от 0,05 до 36 V

0,25-0,5

- 30 V

1

- при  постоянном токе и напряжении 220 V

0,03

Коммутационная износостойкость контактов реле, циклы ВО, не менее

10 000

Механическая износостойкость контактов реле, циклы ВО, не менее

1 000 000

Потребляемая мощность, VА, не более:



– во входных цепях  тока

0,5

– во входных цепях  напряжения

3,0

Потребляемая мощность оперативными  цепями постоянного тока, W, не более:



- в исполнениях без встроенного блока питания

10

- в исполнениях со встроенным  блоком питания, VA:



- цепями тока

10

- цепями напряжения

35

Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом)

Габаритные размеры, mm, не более

132х152х181

Масса реле, кg, не более

2,5

Конструкция

Реле выпускаются в унифицированном корпусе «СУРА»  II габарита.несъемного исполнения.



Структура условного обозначения

РМ Х – Х - Х  Х4

РМ - реле мощности;

Х    - номер серии :

         11 – для реле с jх = - 30°, - 45°;

         12 - для реле с jх = 70°;

Х    - номинальный ток:  11 -1А, 18 - 5 А;

Х    - вид питания :

         1 – постоянный ток,

         2 – переменный ток;

Х4    - климатическое исполнение ( УХЛ,О ) и категория размещения  ( 4 ) по ГОСТ 15150-69.

 При заказе  реле необходимо указать:

-        обозначение типа реле;

-        номинальную частоту;

-        номинальное напряжение  постоянного   оперативного   тока (только для типоисполнений РМ 11-11-1,       РМ 11-18-1, РМ 12-11-1, РМ 12-18-1);

-        лиматическое исполнение и категорию размещения (УХЛ4 или О4);

-        вид присоединения внешних проводников: переднее или заднее винтом;

-        номер технических условий

Типоисполнения реле приведены в   таблице 1

Вместо знака  указывать:

1 – для переднего присоединения

3 – для заднего присоединения винтом

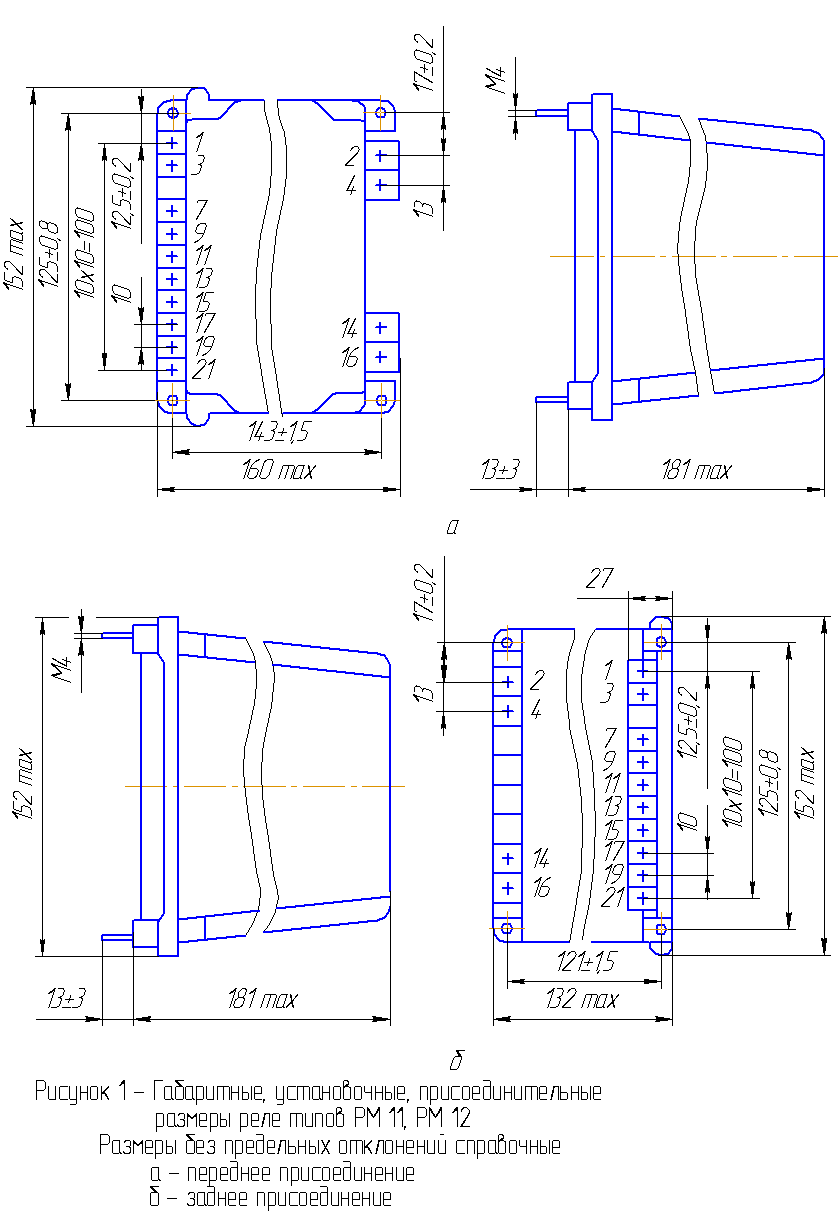

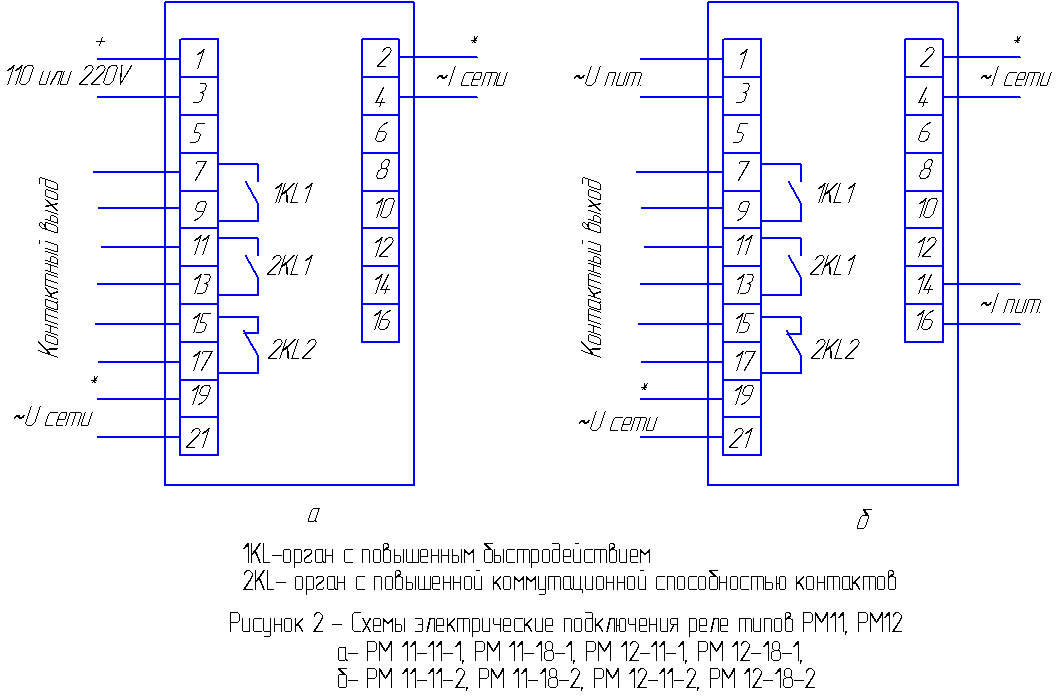

Габаритные, установочные и присоединительные размеры реле приведены на  рисунке 1, схемы  подключения – на рисунке  2 .
