ТУ 3425-010-31928807-2011
РВ3-П2-14 АСDC24В/АС220В УХЛ 4 код EAN-13 (артикул): 4620769451439
Скачать
Скачать - Три цепи с регулируемой выдержкой в каждой цепи + мгновенный контакт
- Диапазон выдержек времени от 0.1с до 9,9ч
- Две диаграммы работы; задержка отключения и задержка включения
- Двойное напряжение питания; АC220 В или АСDC24 В
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВ3-П2-14 - трехцепное реле времени с выдержкой в каждой цепи, предназначено для коммутации электрических цепей (до трех независимых цепей К1, К2,К3 + мгновенный контакт МК) с предварительно установленными выдержками времени t1, t2 и t3 для применнения в схемах автоматики как комплектующее изделие. Возможно применение взамен реле ВЛ-56, ВС-43 и др.
|
напряжение питания
|
АС 220 В (10%), 50 Гц
АСDC24В (10%)
|
|
диапазоны выдержек времени
|
0.1 – 9,9с
1 - 99с
0.1 - 9.9м
1 - 99м
0.1 - 9.9ч
|
|
погрешность отсчета выдержки времени
|
не более 5%
|
|
время готовности
|
не более 0,15 с
|
|
время повторной готовности
|
не более 0,1 с
|
|
максимальный коммутируемый ток
АС 250В, 50 Гц(АС1)
DC 30B (DC1)
|
7 А
7 А
|
|
максимальное коммутируемое напряжение
|
АС 250 В, DC 30В
|
|
максимальная коммутируемая мощность
|
АС 1750 ВА, DC 210 ВТ
|
|
максимальное напряжение между цепями питания и контактами реле
|
АС2000В, 50 Гц (1 мин)
|
|
степень защиты реле по корпусу
по клеммам
|
IP20
IP 20
|
|
диапазон рабочих температур
|
-10...+550С
|
|
относительнаявлажность воздуха
|
до 80% при 250С
|
|
высота над уровнем моря
|
2000 м
|
|
рабочее положение в пространстве
|
произвольное
|
|
режим работы
|
круглосуточный
|
|
габаритные размеры
|
53х88х63 мм
|
|
масса
|
0,2 кг
|
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2.
На лицевой панели реле расположены шесть нажемных переключателей для установки выдержки времени «t1», «t2», «t3», зеленый индикатор включения напряжения питания «U», желтые индикаторы срабатывания встроенных электромагнитных реле «К1», «К2», «К3», поворотный переключатель «МНОЖИТЕЛЬ/ДИАГРАММА» для выбора диаграммы работы и временных диапазонов. По заказу реле комплектуется прозрачной крышкой. Крышка позволяет производить пломбирование навесной пломбой или пломбой на клею.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех 3-й степени жесткости в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Диаграмма работы выбирается с помощью переключателя «МНОЖИТЕЛЬ/ДИАГРАММА»и имеет 5 диапазонов выдержки времени (0,1с-1с- 0,1м-1м-0,1ч) для диаграммы работа с «паузы» (рис. 1а) - включение встроенного электромагнитного реле происходит через заданное время от начала подачи питания и 5 диапазонов выдержки времени (0,1с-1с-0,1м-1м-0,1ч) для диаграммы работа с «импульса» (рис. 1б) - встроенное электромагнитное реле включается одновременно с подачей питания и выключается через заданное время. Диапазон времени выбирается один для всех трех встроенных электромагнитных реле. Требуемые временные выдержки t1, t2, и t3 определяется путем умножения числового значения, установленного на переключателях «единицы» и «десятки» отдельно для каждого времени, на множитель выбранного диапазона на переключателе «МНОЖИТЕЛЬ/ДИАГРАММА». При выключенных электромагнитных реле замкнуты контакты 15-16 у К1, 25-26 у К2 и 35-36 у К3. При включенных электромагнитных реле замыкаются контакты 15-18 у К1, 25-28 у К2 и 35-38 у К3 при этом горят соответствующие светодиоды. Реле имеет один переключающий контакт мгновенного действия МК. Одновременно с подачей питания на реле размыкаются контакты 41-42 и замыкаются контакты 41-44 и остаются замкнутыми до снятия питания с реле. Напряжение питания АСDC24 В подается на клеммы «+А3» и «А2», а напряжение АС220 В - на клеммы «А1» и «А2». Схема подключения реле приведена на рис. 3 и на шильдике, расположенном на корпусе прибора. Для изменения поддиапазона выдержки времени и диаграммы работы реле необходимо выключить.

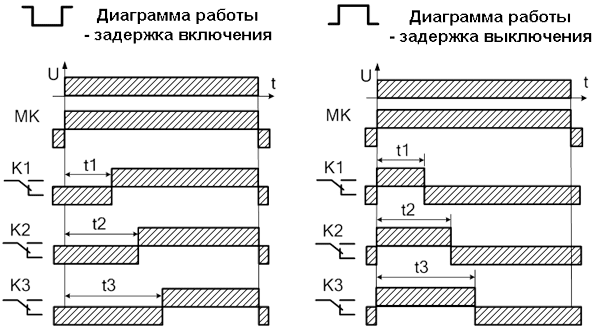

ДИАГРАММЫ РАБОТЫ РЕЛЕ
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Напряжение питания АСDC24B подается на клеммы «+А3», «А2», При питании реле постоянным напряжением «+Uпит» подключать на клемму «+А3». Напряжение питания АС220В подается на клеммы «А1», «А2»

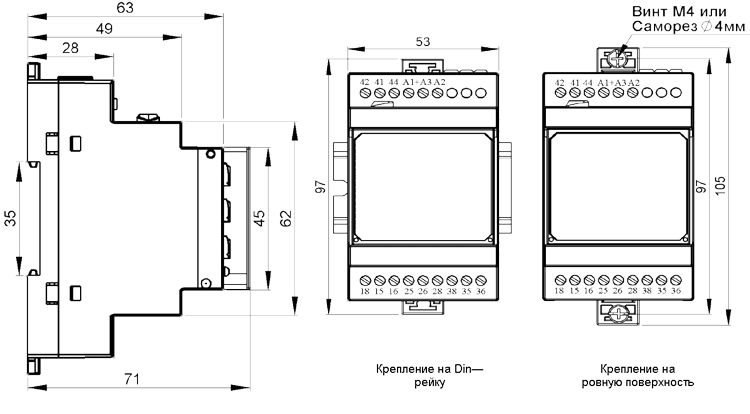

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
