Реле реагируют на величину и направление активной (реле активной мощности) или реактивной (реле реактивной мощности) мощности и предназначены для использования в комплектных устройствах, от которых требуется повышенная устойчивость к механическим воздействиям. |
ТУ 16-647.009-84
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 40 °С до плюс 55 °С для исполнений УХЛ4 и О4.
Группа механического исполнения М7+ДТ 1,2 при степени жесткости 10а по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с ускорением 3 g, в диапазоне частот от 16 до 100 Hz с ускорением 0,5g..
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
|
Номинальное входное напряжение, V |
100 |
|
Номинальное напряжение питания постоянного тока, V |
220 |
|
Диапазон ступенчатого изменения уставок реле по мощности срабатывания при угле максимальной чувствительности и напряжении, равном 100/ |
|
|
- для Iном = 1 А |
от 2 до 100 |
|
- для Iном = 5 А |
от 10 до 500 |
|
Ступень дискретного изменения уставок, W (var)* |
|
|
- для Iном = 1 А |
2 |
|
- для Iном = 5 А |
10 |
|
Коэффициент возврата: |
|
|
- реле минимальное активной мощности, не более |
1,2 |
|
- реле максимальное активной мощности, не менее |
0,85 |
|
- реле максимальное реактивной мощности, не менее |
0,85 |
|
Длительно допустимый ток контактов, А |
2,5 |
|
Контакты реле: |
1 замыкающий, |
|
|
1 размыкающий |
|
Коммутационная способность контактов реле в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s, при напряжении от 24 до 250 V или токе не более 1 А, W |
30 |
|
Коммутационная износостойкость, циклы ВО |
12500 |
|
Механическая износостойкость, циклы ВО |
100 000 |
|
Потребляемая мощность в номинальном режиме, не более: |
|
|
- токовой цепью, VА |
0,9 |
|
- цепью напряжения, VА |
1,2 |
|
- цепью питания, W |
20 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом) |
|
|
Габаритные размеры, mm, не более |
132х152х181 |
|
Масса реле, кg, не более |
1,6 |
* var – для реле реактивной мощности
Остальные технические данные приведены в таблице 1.
Таблица 1
|
Типоисполнение |
Номинальный ток, А |
Номиналь-ная частота, Hz |
Род присое-динения |
Угол максимальной чувствительности, град. |
Номенклатурный номер
|
|
РСМ 13-11-2811 |
1 |
50 |
передн. |
|
23 013 301 |
|
РСМ 13-11-2851 |
1 |
заднее |
|
23 013 301 |
|
|
РСМ 13-18-2811 |
5 |
передн. |
|
23 013 302 |
|
|
РСМ 13-18-2851 |
5 |
заднее |
|
23 013 302 |
|
|
(Реле минимальные активной мощности) |
|
|
|
|
|
|
РСМ 13-11-2812 |
1 |
50 |
передн. |
|
23 013 305 |
|
РСМ 13-11-2852 |
1 |
заднее |
|
23 013 305 |
|
|
РСМ 13-18-2812 |
5 |
передн. |
|
23 013 306 |
|
|
РСМ 13-18-2852 |
5 |
заднее |
0 |
23 013 306 |
|
|
(Реле максимальные активной мощности) |
|
|
|
|
|
|
РСМ 13-11-2813 |
1 |
50 |
передн. |
|
23 013 309 |
|
РСМ 13-11-2853 |
1 |
заднее |
|
23 013 309 |
|
|
РСМ 13-18-2813 |
5 |
передн. |
|
23 013 310 |
|
|
РСМ 13-18-2853 |
5 |
заднее |
90 |
23 013 310 |
|
|
(Реле максимальные реактивной мощности) |
|
|
|
|
|
Конструкция
Реле выпускаются в унифицированном корпусе "СУРА" II габарита несъемного исполнения.
Структура условного обозначения
РСМ 13 – ХХ - ХХ – Х – Х – Х4
РСМ - реле статическое мощности;
13 - номер серии;
ХХ - номинальный ток:
11 - 1 А;
18 - 5 А;
ХХ - номинальное напряжение:
28 - 100 V; 50 Hz,
Х - вид и способ присоединения внешних проводников:
1 - переднее присоединение винтом,
5 - заднее присоединение винтом;
Х - угол максимальной чувствительности:
(1 - 0°) - минимальное активной мощности,
(2 - 0°) - максимальное активной мощности,
(3 - 90°) – максимальное реактивной мощности;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
При заказе необходимо указать:
- обозначение типа реле;
- угол максимальной чувствительности (для угла «0» указать: «минимальное» или «максимальное»);
- номинальный ток;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее винтом;
- номер технических условий.
Типоисполнения реле приведены в таблице 1.
Вместо знака указывать:
1 – для переднего присоединения
3 – для заднего присоединения винтом

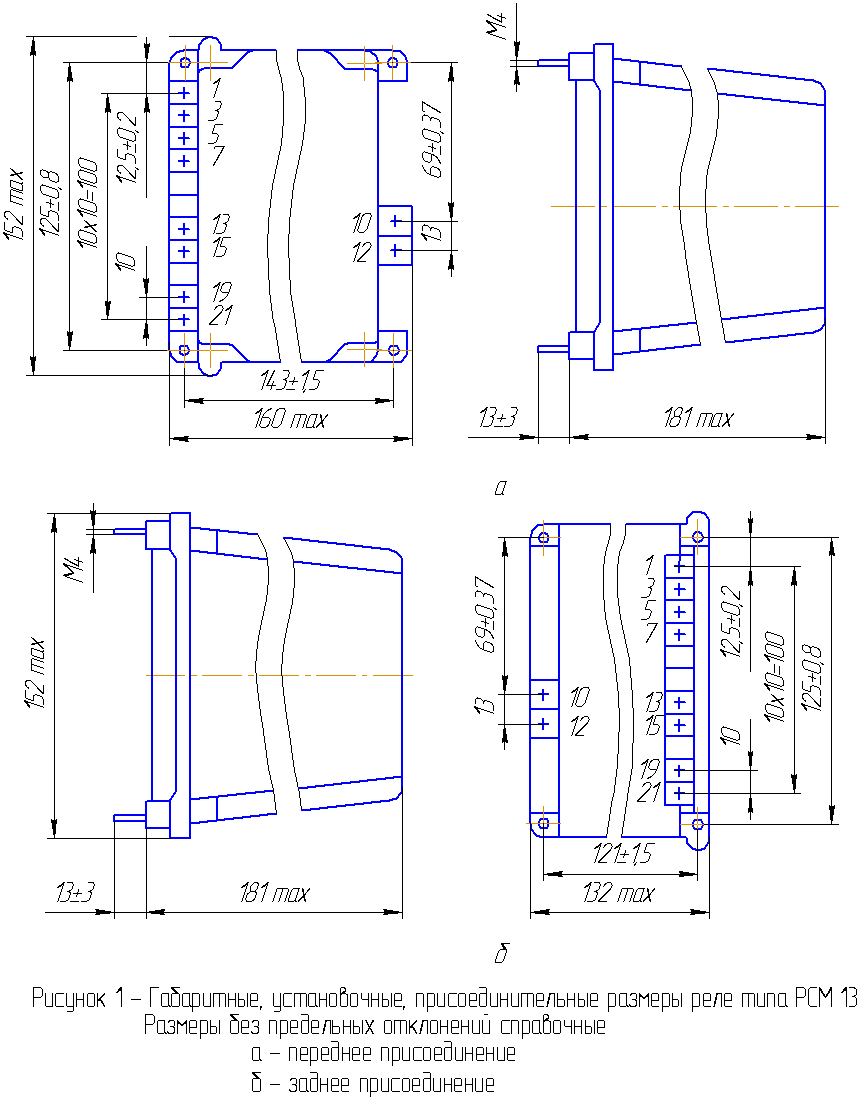

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1, схемы подключения – на рисунке 2.
