Реле напряжения обратной последовательности предназначены для защиты различных электрических установок при несимметричных коротких замыканиях. Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 С для исполнений УХЛ4 и О4. |
ТУ 16-523.154-75
Условия эксплуатации
Вибрационные нагрузки (вибропрочность) с максимальным ускорением 0,25g в вертикальном направлении в диапазоне частот от 10 до 35 Hz.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
|
Номинальное напряжение (Uн), V |
100 |
|
|
Номинальная частота, Hz |
50 |
|
|
Диапазон регулировки уставок по напряжению обратной последовательности, V |
от 0,06 Uн до 0,12 U н |
|
|
Погрешность напряжения срабатывания, %, не более |
8 |
|
|
Время срабатывания при двухкратном напряжении срабатывания, s, не более |
0,04 |
|
|
Коэффициент возврата, не менее |
0,75 |
|
|
Коммутационная способность контактов выходного реле при напряжении от 24 до 250 V в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,05 s, W, не менее |
60 |
|
|
Коммутационная износостойкость, циклы ВО |
800 |
|
|
Механическая износостойкость, циклы ВО |
8000 |
|
|
Потребляемая мощность, VА/фазу, не более |
15 |
|
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
||
|
Габаритные размеры, mm, не более |
179 х 218 х 170 |
|
|
Масса реле, kg, не более |
4,0 |
|
Конструкция
Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания и съемного прозрачного кожуха.
Структура условного обозначения
РНФ –1 М Х4
РНФ - реле напряжения фильтровое;
1М - порядковый номер разработки;
Х4 - климатическое исполнение ( УХЛ,О ) и категория размещения ( 4 ) по ГОСТ 15150-69
При заказе необходимо указывать:
- обозначение типа реле;
- номинальную частоту;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом или шпилькой);
- номер технических условий.
Номенклатурный номер – 22 001 001
Вместо знака указывать:
1 - для переднего присоединения
2 - для заднего присоединения шпилькой
3 - для заднего присоединения винтом

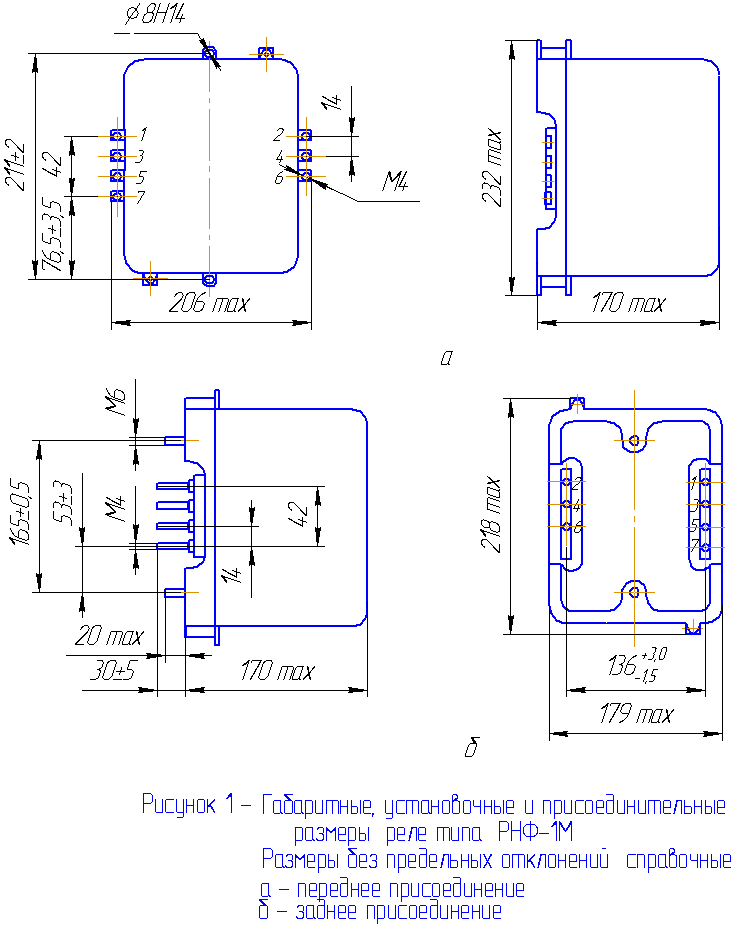

Габаритные, установочные и присоединительные размеры реле приведены на рисунке 1,схема подключения – на рисунке 2.
