Скачать СкачатьНАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз РКФ-М04-1 предназначено для обнаружения кратковременных пропаданий напряжения питания по одной, двум или трем фазам. Используется для защиты электрооборудования от обрыва фазы, нарушения порядка чередования фаз, “слипания”фаз . Технические характеристики изделия представлены в таблице.
| номинальное линейное напряжение Uп ном, частотой 50Гц | 380 В |
| минимальное допустимое линейное напряжение, В | 190 В |
| максимальное допустимое линейное напряжение, В | 530 В |
| потребляемая мощность, не более | 3ВА |
| минимальная длительность обнаруживаемого провала напряжения tпров | 10мс |
| время включения tвкл | 1с |
| время включения tвыкл | 80 мс |
| время включения tвозвр | 1с, 10с, 10мин |
| количество и тип контактов |
2 переключающие группы |
|
максимальный коммутируемый ток при активной нагрузке АС 250В, 50 Гц (АС1) DC 30B (DC1) |
5 А |
| максимальная коммутируемая мощность | 2000ВА |
| максимальное напряжение между цепями питания и контактами реле | АС2000В, 50 Гц (1 мин) |
| механическая износостойкость, циклов не менее | 10х106 |
| электрическая износостойкость, циклов не менее | 100000 |
| температура окружающей среды | -40 ...+550С |
| температура хранения | -60....+550С |
| габаритные размеры | 17,5х90х63 мм |
|
степень защиты по корпусу по клеммам |
IP40 IP20 |
| климатическое исполнение | УХЛ2 |
| рабочее положение в пространстве | произвольное |
| высота над уровнем моря | 2000м |
| режим работы | круглосуточный |
| масса | не более 0,1кг |
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены зеленый индикатор включения напряжения питания «U», желтый индикатор включения встроенного исполнительного реле «R» и регулятор значения времени возврата реле (время включения реле после устранения всех контролируемых неисправностей сети).
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Высота над уровнем моря до 2000 м.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Реле может работать в двух режимах: «работа без памяти» и «работа с памятью» , где tпров - длительность провалов напряжения по любой из фаз, tвкл - время включения реле после подачи питания на реле, tвыкл - время выключения реле, в течение которого в памяти контроллера сохраняется значение предварительно установленного времени возврата tвозвр. Время возврата определяет задержку на включение исполнительного реле после устранения аварии сети. Значения tвкл , tвыкл, tвозвр и tпров представлены в таблице. Контроль чередования фаз осуществляется только при подаче питания на реле и при устранении аварии сети.
В режиме «работа без памяти» при подаче на реле трехфазного напряжения , если все контролируемые параметры находятся в норме, реле включается через время включения tвкл . При обнаружении провала напряжения длительностью tвыкл < tпров < 10 мс по одной, двум или трём фазам , реле выключается на время аварии и после ее устранения вновь включается через время tвозвр, установленное регулятором времени возврата. Если длительность провала напряжения по двум или по трем фазам одновременно tпров > tвыкл,эта авария будет рассматриваться как выключение питания и после ее устранения реле вновь включится через время tвкл. Если провал напряжения длительностью tпров > tвыкл произошел только по одной фазе, то после устранения неисправности реле включиться через время tвозвр . Аналогичным образом реле работает при обрыве и «слипании» фаз.
В режиме «работа с памятью» регулятор времени возврата должен быть установлен в положение «∞». При обнаружении кратковременного пропадания напряжения в сети, обрыва или «слипания» фаз исполнительное реле выключится. и будет оставаться в выключенном состоянии до снятия питания. Если в этом режиме работы длительность провала напряжения одновременно по двум или трем фазам превышает время выключения реле tвыкл , то эта авария будет рассматриваться как выключение питания и после ее устранения реле вновь включится через время tвкл. Для установки значения времени возврата реле tвозвр (1с, 10с, 10м), стрелка на ручке потенциометра должна быть установлена в середине дуги между рисками на шкале. Когда исполнительное реле и желтый индикатор включены, замкнуты контакты реле 11-14 и 21 - 24 , когда выключены - замкнуты контакты 11-12 21-22. Схема подключения представлена на шильдике изделия.
ДИАГРАММЫ РАБОТЫ РЕЛЕ
 |
 |

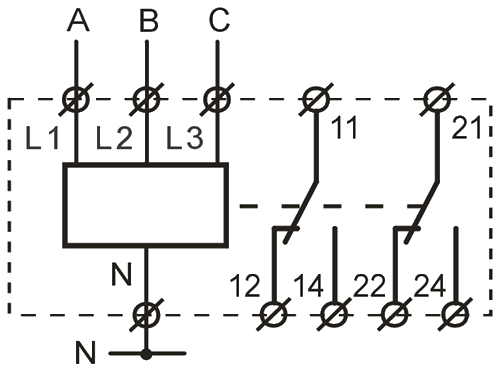

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
5А/250 В (АС1)
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
