Реле типа РМОП 2-1 предназначены для защиты многообмоточных трансформаторов и линий электропередачи при несимметричных коротких замыканиях. Реле состоит из органа направления мощности (ОНМ) и пускового органа реле тока обратной после-довательности (ПО), предусмотрена раздельная работа ОНМ и ПО или совместная работа ОНМ с пуском от ПО. |
ТУ 16-523.017-75
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 40 °C для исполнения УХЛ4 и от минус 10 до плюс 45 °C для исполнения О4.
Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Hz с максимальным ускорением 0,5 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Технические данные
|
Номинальное напряжение линейное, V |
100 |
|
Номинальный переменный ток, А |
1 или 5 |
|
Номинальная частота, Hz |
50 |
|
Номинальное напряжение оперативного постоянного тока, V |
220 |
|
Область срабатывания реле по углу сдвига фаз между током и напряжением, град, не менее |
165 |
|
Угол максимальной чувствительности (j м.ч.) ОНМ, град (вектор тока опережает вектор напряжения) |
110 ±10 |
|
Диапазон регулирования тока срабатывания обратной последовательности ПО |
от 0,15 Iн до 0,8 Iн |
|
Минимальная ступень регулирования |
0,025 Iн |
|
Фазный ток срабатывания обратной последовательности ОНМ (при j = j м.ч., при напряжении от 3 до 33 V), А, не более |
0,15 Iн |
|
Фазное напряжение срабатывания обратной последовательности ОНМ (при j= j м.ч., при токах от 0,2 Iн до 15 Iн), V, не более |
3 |
|
Время срабатывания ПО, s, не более |
0,055 |
|
Время срабатывания ОНМ, s, не более |
0,07 |
|
Коэффициент возврата, не менее: |
|
|
- ПО |
0,8 |
|
- ОНМ |
0,6 |
|
Выходные реле ОНМ и ПО имеют на выходе по одному замыкающему контакту |
|
|
Коммутационная способность контактов реле при напряжении от 24 до 250 V в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, W |
30 |
|
Коммутационная износостойкость контактов реле, циклы ВО, не менее |
10000 |
|
Механическая износостойкость контактов реле, циклы ВО, не менее |
100000 |
|
Потребляемая мощность во входных цепях реле в симметричном режиме при номинальных величинах тока и напряжения прямой последовательности, VА на фазу, не более: |
|
|
- в цепи тока |
1 |
|
- в цепи напряжения |
5 |
|
Потребляемая мощность цепями вспомогательной воздействующей величины, W, не более |
25 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом) |
|
|
Габаритные размеры, mm, не более |
132х152х181 |
|
Масса реле, кg, не более |
3 |
Конструкция
Реле выпускается в унифицированном корпусе "СУРА" II габарита несъемного исполнения.
Сигнализация срабатывания ОНМ и ПО осуществляется светодиодами (выведена на лицевую табличку).
Структура условного обозначения
РМОП 2 -1 Х4
Р – реле;
М – мощности;
О – обратной;
П – последовательности;
2 -1 – условный номер конструктивного исполнения;
Х4 – климатическое исполнение (УХЛ, О) и категория размещения «4» по ГОСТ 15150-69.
При заказе реле необходимо указать:
- обозначение типа реле;
- номинальный переменный ток;
- номинальную частоту переменного тока;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее (винтом);
- номер технических условий.
Типоисполнения реле приведены в таблице 1.
Таблица 1
|
Номинальный ток, А |
Частота, Гц |
Номенклатурный номер |
|
1 |
50 |
23 002 005 |
|
5 |
50 |
23 002 006 |
Вместо знака указать:
1 – для переднего присоединения винтом;
3 – для заднего присоединения винтом.

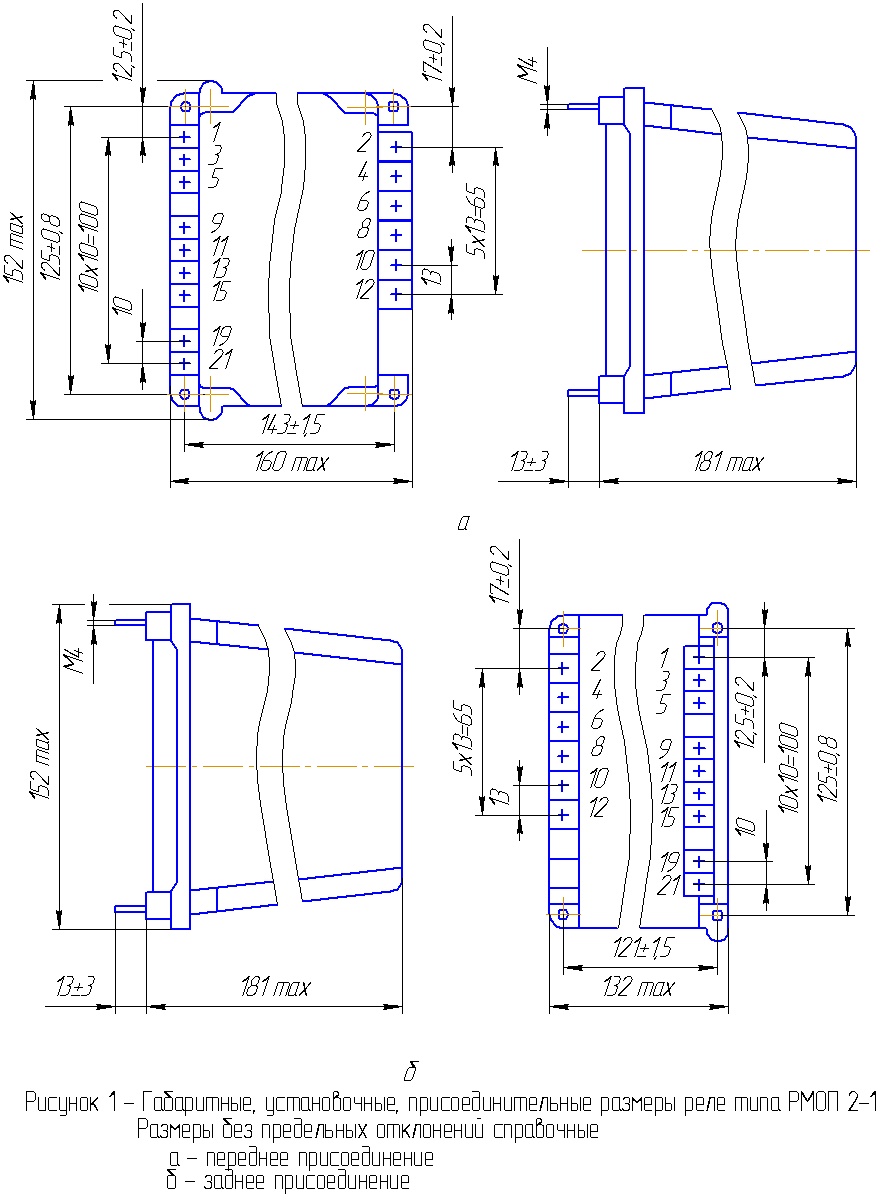

Габаритные, установочные и присоединительные размеры; схемы подключения реле приведены на рисунках 1, 2 соответственно.
