Реле контроля фаз РКН-3-17-15 предназначено для обнаружения кратковременных провалов и пропадания напряжения по одной, двум или всем трём фазам в цепях трехфазного напряжения в сетях с заземленной нейтралью, что может привести к несанкционированному отключению электромагнитных пускателей, промежуточных реле и пр. инерционных приборов находящихся в режиме самоблокировки. Реле также предназначено для защиты электрооборудования от понижения напряжения ниже установленного порога срабатывания, обрыва и “слипания”фаз. Технические характеристики приведены в таблице.
| номинальное фазное/линейное напряжение Uп ном частотой 50 Гц по исполнениям, В | 58/100,127/220,220/380 |
| максимальное допустимое фазное/линейное напряжение(по исполнениям), В | 90/150, 200/330, 330/540 |
| потребляемая мощность, не более | 3 ВА |
| минимальная длительность обнаруживаемого провала напряжения | 10 мс* |
| пределы регулирования порога срабатывания на снижение напряжения | (0,7...0,95) Uном |
| погрешность установки порогов срабатывания при снижении напряжения | 5% U ном |
| погрешность установки срабатывания при синфазном снижении напряжения | 10% U ном |
| ширина зоны гистерезиса порога срабатывания | 5% U ном |
| время включения реле t1 при подаче напряжения питания | 1с,10с, 10м,.....до бесконечности** |
| погрешность установки времени включения | не более 10% |
|
максимальный коммутируемый ток АС 250В, 50 Гц (АС1) DC 30B (DC1) |
5А |
| максимальное коммутируемое напряжение | 400 В |
| максимальная коммутируемая мощность | 1000ВА |
| максимальное напряжение между цепями питания и контактами реле | АС 2000 В, 50 Гц (1 мин) |
| количество и тип контактов | 2 переключающие группы |
| механическая износостойкость, циклов не менее | 10х106 |
| электрическая износостойкость, циклов не менее | 100000 |
| температура окружающей среды | -250...+550 С |
| температура хранения | -400...+600 С |
| габаритные размеры | 17,5х90х63 |
|
степень защиты реле по корпусу по клеммам |
IP40 IP 20 |
| климатическое исполнение | УХЛ4 |
| рабочее положение в пространстве | произвольное |
| высота над уровнем моря | до 2000 м |
| режим работы | круглосуточный |
| масса реле | не более 0,05кг |
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены регулятор времени срабатывания исполнительного реле «t», регулятор порога срабатывания на снижение напряжения «U<% », зеленый индикатор включения напряжения питания «U», желтый индикатор срабатывания встроенного исполнительного реле «R».
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Реле питается от контролируемой сети трехфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1,L2,L3 и нулевой провод к клемме N.
Подключение нулевого провода к клемме N обязательно!
Для установки времени включения исполнительного реле 10с или 10м стрелка потенциометра должна быть установлена в середине между рисками на шкале. При задержке 1с стрелка устанавливается в крайнее левое положение, а при задержке «∞» - в крайнее правое положение.
Диаграмма работы реле представлении на рис. 2. Реле коротких провалов не контролирует порядок чередования фаз. При включении питания исполнительное реле включится через 1с, если на регуляторе времени установлено время «1с». Если на регуляторе времени установлено любое другое время, включение реле произойдет через 10с.
При обнаружении короткого провала напряжения ниже установленного порога и длительностью более 10 мс по одной, двум или трём фазам, реле выключится на время аварии и после ее устранения включится вновь через время установленное на регуляторе времени срабатывания t.. Аналогичным образом реле работает при любой другой аварийной ситуации (обрыв и «слипание» фаз, снижение напряжения ниже установленного порога срабатывания). Если регулятор времени установлен в положение «∞», то после устранения аварии реле не включится . Для дальнейшей работы необходимо выключить питание и снова включить. Кратковременные провалы напряжения длительностью более 100 мс одновременно по трем фазам рассматриваются как выключение питания. После устранения этой аварии реле включится через время t1 Когда реле включено замкнуты контакты 11– 14, 21 - 24, когда реле выключено замкнуты контакты 11 - 12, 21 - 22.
ДИАГРАММЫ РАБОТЫ РЕЛЕ

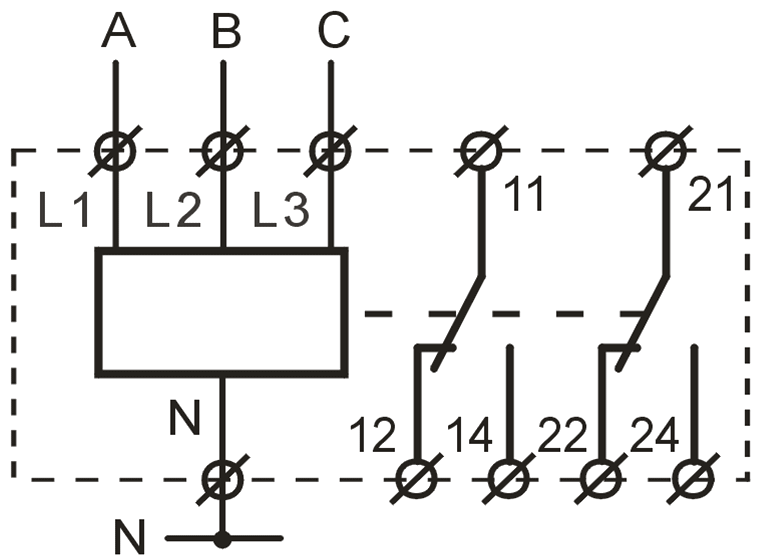

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
