РКН-3-16-15 АС58В УХЛ4 Код EAN-13 (артикул) 4620769452399
Скачать
СкачатьРКН-3-16-15 АС58В УХЛ2 Код EAN-13 (артикул) 4620769452702 Скачать
СкачатьНАЗНАЧЕНИЕ РЕЛЕ
Реле предназначено для контроля напряжения в трехфазных сетях с нейтралью. Технические характеристики реле приведены в таблице.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. На лицевой панели прибора расположены три зеленых индикатора наличия фаз «L1», «L2», «L3».
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Реле питается от контролируемой сети трехфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1, L2, L3 и нулевой провод к клемме N.
Подключение нулевого провода к клемме N обязательно!
При подаче питания встроенное электромагнитное реле включится, если в наличии хотя бы одна из трех контролируемых фаз, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. При пропадании любой из фаз выключится соответствующий индикатор «L1»,«L2» или «L3».
|
Напряжение питания фазное
Uном, 50 Гц |
58 В
|
Максимальное напряжение между
цепями питания и контактами реле |
АС2000В,
50 Гц, (1 мин.) |
|
Максимальное допустимое напря-жение
|
75 В
|
Климатическое исполнение и катего-рия размещения по ГОСТ 15150-69
|
УХЛ4
|
|
Напряжение выключения реле
(при наличии одной фазы) не бо-лее |
25 В
|
Диапазон рабочих температур
для исполнения УХЛ4 |
-25..+550С
|
|
Напряжение включения реле (при
наличии одной фазы) не более |
50 В
|
Температура хранения
для исполнения УХЛ4 |
-40...+600С
|
|
Мощность, потребляемая от сети
|
Не более 2 ВА
|
Специсполнение
|
|
|
Максимальный коммутируемый
ток, при активной нагрузке: АС 250 В, 50 Гц (АС1) DC 30 В (DC1) |
5А
|
Диапазон рабочих температур
для специсполнения |
-40..+550С
|
|
Температура хранения
для специсполнения |
-60...+600С
|
||
|
Количество и тип выходных кон-тактов
|
2 переключающие группы
|
Относительная влажность
воздуха |
до 80% при 250С
|
|
Максимальное коммутируемое
напряжение |
400 В
|
Высота над уровнем моря
|
до 2000 м
|
|
Максимально коммутируемая
мощность |
1000 ВА
|
Габаритные размеры
|
17.5х90х63
|
|
Механическая износостойкость,
циклов не менее |
10х106
|
Масса
|
0,1кг
|
|
Электрическая износостойкость,
циклов не менее |
100000
|
Рабочее положение в пространстве
|
произвольное
|
|
Степень защиты:
по корпусу
по клеммам |
IP40
IP10 |
Режим работы
|
непрерывный
|

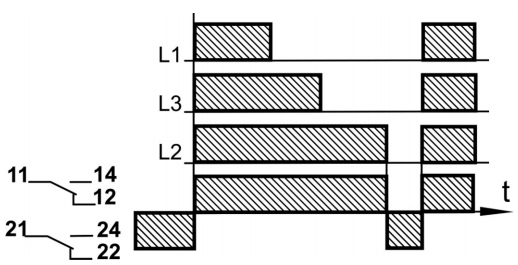

ДИАГРАММЫ РАБОТЫ РЕЛЕ

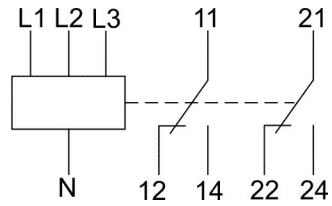

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

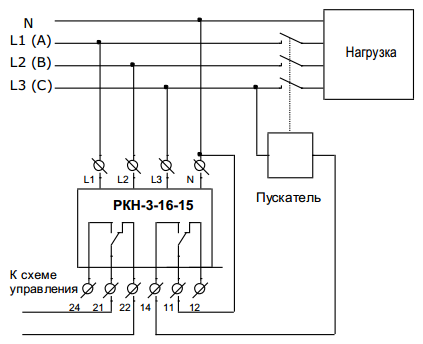

ПРИМЕР СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ

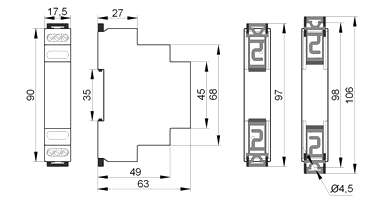

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
