ТУ 342520-027−31928807−2011
- диапазон установки времени 0,1 сек. - 9,9 ч.
- диаграммы 1,2
- установка времени дискретным десятичным нажимным переключателем
- 2 переключающих контакта (по 5А)
- климатическое исполнение только УХЛ4 (-25С - +55С)
РВО-П2-15 АСDC24В/АС220В УХЛ4 код EAN-13 (артикул): 4620769451293
Скачать
Скачать РВО-П2-15 АСDC10-30В УХЛ4 код EAN-13 (артикул): 4620769453389 Скачать
СкачатьНАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВО-П2-15 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
|
Напряжение питания
|
АС170-240В 50 Гц
АСDC24В ± 10%
|
|
Диапазон выдержек времени
|
0,1 сек - 9,9 час
|
|
Погрешность отсчета выдержки времени
|
не более 2%
|
|
Время готовности
|
не более 0,15 с
|
|
Время повторной готовности
|
не более 0,1 с
|
|
Максимальное коммутируемое напряжение
|
250 В
|
|
Максимальный коммутируемый ток при активной нагрузке:
АС 250 В, 50Гц (АС1)
DC 30 В (DC1)
|
5 А
5 А
|
|
Максимальная коммутируемая мощность (АС1)
|
1000 ВА
|
|
Максимальное напряжение между цепями питания
и контактами реле
|
АС2000В, 50 Гц, (1 мин.)
|
|
Механическая износостойкость, циклов не менее
|
10х106
|
|
Электрическая износостойкость, циклов не менее
|
100000
|
|
Степень защиты реле
по корпусу
по клеммам
|
IP40
IP20
|
|
Количество и тип контактов
|
2 переключающие группы
|
|
Диапазон рабочих температур
|
-10 ... +550 С
|
|
Температура хранения
|
-40 ... +600 С
|
|
Относительная влажность воздуха
|
до 80% при 250 С
|
|
Высота над уровнем моря
|
до 2000 м
|
|
Рабочее положение в пространстве
|
произвольное
|
|
Режим работы
|
круглосуточный
|
|
Габаритные размеры
|
17,5 Х 90 Х 63мм
|
|
Масса
|
0.1 кг
|
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположены: два переключателя для задания выдержки времени (t) установка значений единиц 0-9 и десятков 0-9, переключатель “множитель” для выбора диаграммы работы и задания временного диапазона, зеленый индикатор включения питания «U», желтый индикатор срабатывания встроенного исполнительного реле. Габаритные размеры приведены на рис. 3.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Диаграмма работы рис.1 выбирается с помощью переключателя “множитель” и имеет 5 диапазонов выдержки времени (0,1с-1с- 0,1м-1м-0,1ч) для первой диаграммы (работа с «паузы» - включение встроенного электромагнитного реле от начала подачи питания через заданное время t) и 5 диапазонов выдержки времени (0,1с-1с-0,1м-1м-0,1ч) для второй диаграммы (работа с «импульса» - встроенное электромагнитное реле включается одновременно с подачей питания и выключается через заданное время t). Требуемая временная выдержка t определяется путем умножения числового значения, установленного на переключателях “единицы” и “десятки”, на множитель выбранного диапазона на переключателе “множитель”. В исходном и во время выключенного встроенного электромагнитного реле замкнуты контакты 15-16 и 25-26. Во время включенного встроенного электромагнитного реле горит желтый индикатор и замкнуты контакты 15-18 и 25-28. Напряжение питания АСDC24В подается на клеммы «+А3» и «А2», а напряжение АС220В - на клеммы «А1» и «А2». Схема подключения реле приведена на рис.2 и на шильдике, расположенном на корпусе реле. Для изменения диапазона выдержки реле необходимо выключить.

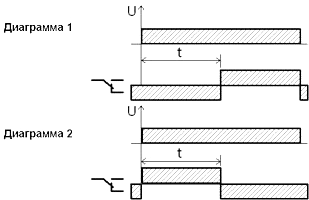

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Рис. 1

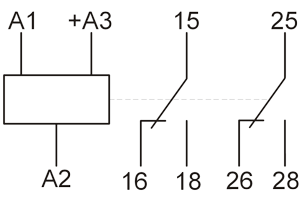

СХЕМА ПОДКЛЮЧЕНИЯ
Рис. 2

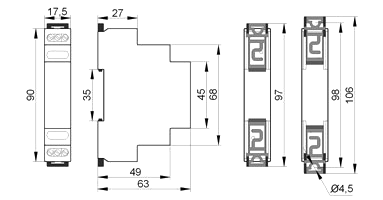

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Рис.3
