- диапазон установки времени 0,1 сек. - 9,9 ч. или 1сек.- 99ч. (по исполнениям)
- диаграммы 1,2
- установка времени дискретным потенциометром
- 2 переключающих контакта (по 5А)
- климатическое исполнение УХЛ4 (-25С - +55С) или УХЛ2 (-40С - +55С)
ТУ 342520-027−31928807−2011
скачать скачать скачать скачать скачать скачать скачатьТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
|
напряжение питания
|
АС170-240В
АСDC24 В(10%)
|
|
диапазон выдержек времени
|
0,1 сек - 9,9 час
1 сек - 99 час
|
|
погрешность отсчета выдержки времени
|
не более 2% |
|
время готовности
|
не более 0,15 с |
|
время повторной готовности
|
не более 0,1 с |
|
максимальное коммутируемое напряжение
|
250В |
|
максимальный коммутируемый ток при активной нагрузке
AC250B, 50Гц (АС1)
DC 30B (DC1)
|
5А
5А
|
|
Максимальная коммутируемая мощность
|
1000 ВА |
| Максимальное напряжение между цепями питания и контактами реле | АС 2000В, 50 Гц (1 мин) |
| механическая износостойкость, циклов не менее | 10х106 |
|
электрическая износостойкость, циклов не менее
|
100000 |
|
количество и тип контактов
|
2 переключающие группы |
|
степень защиты реле:
по корпусу
по клеммам
|
IP40
IP20
|
|
диапазон рабочих температур (УХЛ2)
|
-40...+550C |
|
температура хранения
|
-60...+600C |
|
относительная влажность воздуха
|
до 80% при 250C |
|
высота над уровнем моря
|
до 2000 м |
|
рабочее положение в пространстве
|
произвольное |
|
режим работы
|
круглосуточный |
|
габаритные размеры
|
17,5х90х63 мм |
|
масса
|
0,1 кг |
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположены: два переключателя для задания выдержки времени (t) установка значений единиц 0-9 и десятков 0-9, переключатель “множитель” для выбора диаграммы работы и задания временного диапазона, зеленый индикатор включения питания «U», желтый индикатор срабатывания встроенного исполнительного реле. Габаритные размеры приведены на рис.3
РАБОТА РЕЛЕ

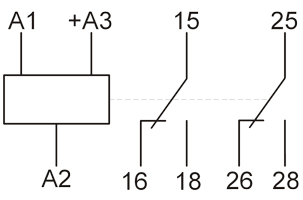

Диаграмма работы рис.1 выбирается с помощью переключателя “множитель” и имеет 5 диапазонов выдержки времени (0,1с-1с- 0,1м-1м-0,1ч) для первой диаграммы (работа с «паузы» - включение встроенного электромагнитного реле от началаподачи питания через заданное время t) и 5 диапазонов выдержки времени (0,1с-1с-0,1м-1м-0,1ч) для второй диаграммы (работа с «импульса» - встроенное электромагнитное реле включается одновременно с подачей питания и выключается через заданное время t). Требуемая временная выдержка t определяется путем умножения числового значения, установленного на переключателях “единицы” и “десятки”, на множитель выбранного диапазона на переключателе “множитель”. В исходном и во время выключенного встроенного электромагнитного реле замкнуты контакты 15-16 и 25-26. Во время включенного встроенного электромагнитного реле горит желтый индикатор и замкнуты контакты 15-18 и 25-28. Напряжение питания АСDC24В подается на клеммы «+А3» и «А2», а напряжение АС220В - на клеммы «А1» и «А2». Схема подключения реле приведена на рис.2 и на шильдике, расположенном на корпусе реле. Для изменения диапазона выдержки времени реле необходимо выключить.
ДИАГРАММЫ РАБОТЫ РЕЛЕ

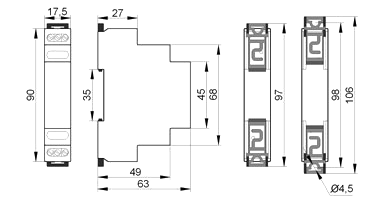

Рис. 3
