- диапазон установки времени 0,01 сек. - 999 ч.
- диаграммы 1,2,3,4,8,9,11,12,23,24,28,29,30
- установка времени дискретным десятичным нажимным переключателем
- 2 переключающих контакта (по 5А)
- климатическое исполнение только УХЛ4 (-25С - +55С)
ТУ 3425−011−31928807−2011
РВО-П3-08 ACDC24-240В УХЛ4 код EAN-13 (артикул): 4620769451262
Скачать
СкачатьРВО-П3-081 DC24В УХЛ4 код EAN-13 (артикул): 4620769452023 Скачать
СкачатьРВО-П3-081 ACDC36-240ВХЛ4 код EAN-13 (артикул): 4620769451279 Скачать
СкачатьНАЗНАЧЕНИЕ РЕЛЕ
Однокомандное реле времени РВО-П3-08 предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмом работы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
|
напряжение питания
|
АС24-240В 50-60 Гц
DC24-240В
|
|
7 диапазонов выдержки времени
|
0,01-9,99с
0,1-99,9с
1-999с
0,1-99,9м
1-999м
0,1-99,9ч
1-999ч
|
|
время готовности
|
не более 0,15 с
|
|
время повторной готовности
|
не более 0,1 с
|
|
погрешность отсчета выдержки времени
|
не более 5%
|
|
время воздействия управляющего сигнала
|
не менее 0,05 с
|
|
диаграммы работы
|
1,2,3,4,11,12,23,24,28,29
|
|
дополнительная диаграмма(диапазон времени 0,1-99,9 с)
|
8,9,30
|
|
максимальный коммутируемый ток при активной нагрузке:
АС 250 В, 50 Гц(АС1)
DC 30B (DC1)
|
5А
5А
|
|
максимальная коммутируемая мощность (АС1)
|
1250ВА
|
|
максимальное напряжение между цепями питания и контактами реле
|
АС2000В, 50 Гц (1 мин.)
|
|
механическая износостойкость, циклов не менее
|
10х106
|
|
электрическая износостойкость, циклов гне менее
|
100000
|
|
степень защиты реле:
по корпусу
по корпусу с пломбировочной крышкой
по клеммам
|
IP20
IP40
IP20
|
|
количество и тип контактов
|
2 переключающие группы
|
|
диапазон рабочих температур
|
-10...+550С
|
|
температура хранения
|
-40...+600 С
|
|
относительная влажность воздуха
|
до 80% при 250С
|
|
высота над уровнем моря
|
до 2000м
|
|
рабочее положение в пространстве
|
произвольное
|
|
режим работы
|
круглосуточный
|
|
габаритные размеры
|
35х90х63 мм
|
|
масса
|
0,15 кг
|
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. Наличие пломбировочной крышки повышает степень защиты от воздействия статического электричества и позволяет исключить несанкционированный доступ к органам управления выдержкой времени. На лицевой панели реле расположены: три дискретных переключателя установки выдержки времени t (установка значений единиц 0-9, десятков 0-9 и сотен 0-9), дискретный переключатель множитель, дискретный переключатель выбора диаграммы работы, зеленый индикатор включения напряжения питания «U», желтый индикатор срабатывания встроенного исполнительного реле . Габаритные размеры приведены на рис. 4.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Реле имеет 7 диапазонов выдержки времени. Требуемая временная выдержка t определяется путем умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» на множитель (0,01с-0,1с-1с-0,1м-1м-0,1ч-1ч)выбранного диапазона переключателем «множитель».

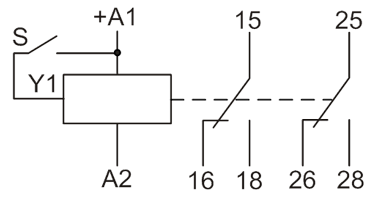

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
5А~250В, 5А=30В
Рис. 1

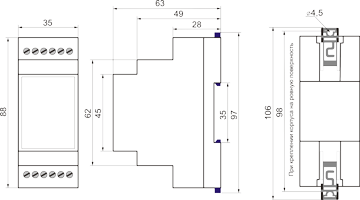

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Рис. 2
