- диапазон установки времени 0,1 сек. - 9,9 мин.
- диаграммы 26, 27, 31
- установка времени дискретным десятичным нажимным переключателем
- 2 переключающих контакта (по 5А)
- климатическое исполнение только УХЛ4 (-25С - +55С)
ТУ 3425−011−31928807−2011
РВО-П2-26 АСDC24-220В УХЛ4 код EAN-13 (артикул): 4620769451354
Скачать
Скачать РВО-П2-26 АС380 УХЛ4 код EAN-13 (артикул): 4620739720176 Скачать
Скачать НАЗНАЧЕНИЕ РЕЛЕ
Реле времени предназначено для формирования задержки на выключение исполнительного реле после снятия напряжения питания (диаграмма работы 26 и 31) или для включения исполнительного реле после снятия напряжения питания (диаграмма работы 27) на предварительно установленную выдержку времени.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
|
напряжение питания
|
АСDC 24-240В 50 Гц
|
|
3 диапазона выдержки времени
|
0,1-9,9с
1-99с
0,1-9,9 м
|
|
время предварительного пребывания реле под напряжением питания для обеспечения выдержки времени с заданной точностью, не менее
|
не более 5%
|
|
время включения реле после подачи питания, не более
|
1с
|
|
Максимальное коммутируемое напряжение
|
400 В
|
|
Максимальный коммутируемый ток при активной нагрузке
АС 250В, 50 Гц(1 мин)
DC 30 В (DC1)
|
5 А
5 А
|
|
Максимальная коммутируемая мощность
|
1000 ВА
|
|
Максимальное напряжение между цепями питания и контактами реле
|
АС 2000 В, 50 Гц (1 мин)
|
|
Механическая износостойкость, циклов не менее
|
10х106
|
|
Электрическая износостойкость, циклов не менее
|
100000
|
|
Количество и тип контактов
|
2 переключающие группы
|
|
Степень защиты реле:
по корпусу
по клеммам
|
IP40
IP20
|
|
диапазон рабочих температур
|
|
|
температура хранения
|
40...+600С
|
|
относительная влажность воздуха
|
до 80% при 250С
|
|
высота над уровнем моря
|
до 2000 м
|
|
рабочее положение в пространстве
|
произвольное
|
|
габаритные размеры
|
17,5х90х66 мм
|
|
масса
|
0,15 кг
|
|
режим работы
|
круглосуточный
|
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположены: два переключателя для задания выдержки времени (t) установка значений единиц 0-9 и десятков 0-9, переключатель “множитель” для выбора диаграммы работы и задания временного диапазона, зеленый индикатор включения питания «U». Габаритные размеры приведены на рис. 3.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Диаграммы работы реле представлены на рис.1. Диаграмма работы и диапазон выдержки времени выбирается переключателем «Множитель». Для каждой диаграммы можно выбрать один из divтрех (0,1с-9,9с, 1с-99с, 0,1м-9,9м) диапазонов выдержки времени. Требуемая временная выдержка t определяется путем умножения числового значения, установленного на нажимных переключателях “Единицы” и “Десятки”, на множитель выбранного диапазона на переключателе «Множитель». В положении «мк» реле работает в режиме мгновенного контакта. Диаграмма работы 26 - при подаче питания включается индикатор «U» и исполнительное реле, при этом замыкаются контакты 15 - 18 и 25 - 28. При снятии питания выключается индикатор «U» и начинается отсчет установленной выдержки времени, после чего реле выключается (замыкаются контакты 15 - 16 и 25 - 26). Если во время отсчета времени будет подано питание на реле, то отсчет времени прервется и возобновится вновь после снятия напряжения питания.Диаграмма работы 27 - при подаче питания включается индикатор «U». При снятии напряжения питания выключается индикатор «U» и включается исполнительное реле на время предварительно установленной выдержки времени t, при этом замыкаются контакты 15 - 18 и 25 - 28. После отсчета выдержки времени исполнительное реле выключается и замыкаются контакты 15 - 16 и 25 - 26. Если во время отсчета времени будет вновь подано питание на прибор, то реле выключится и отсчет времени будет прерван. При снятии напряжения питания реле включится и начнется новый отсчет установленной выдержки времени t.Диаграмма работы 31 - при подаче питания включается индикатор «U». После отсчета выдержки времени включается исполнительное реле замыкаются контакты 15 - 18 и 25 - 28 При снятии напряжения питания выключается индикатор «U» и исполнительное реле выключается после отсчета выдержки времени t, при этом замыкаются контакты 15 - 16 и 25 - 26. Если во время отсчета времени будет вновь подано питание на прибор, то реле останется в выключенном состоянии и отсчет времени прервется.Диаграмма работы МК - при подаче питания включается индикатор «U». и включается исполнительное реле, замыкаются контакты 15 - 18 и 25 - 28 При снятии напряжения питания выключается индикатор «U» и исполнительное реле выключается замыкаются контакты 15 - 16 и 25 - 26. Напряжение питания подается на клеммы «А1» и «А2».

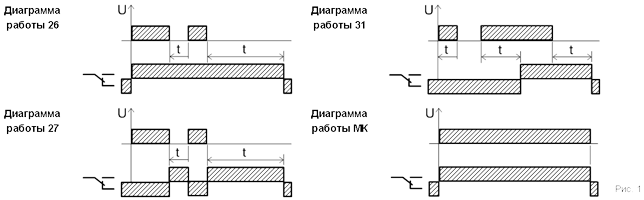

ДИАГРАММЫ РАБОТЫ РЕЛЕ
Рис. 1

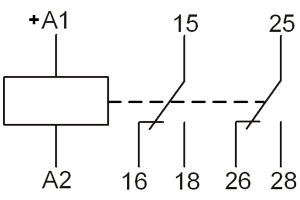

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Рис. 2
Схема подключения реле приведена на рис. 2 и на шильдике, расположенным на корпусе прибора.
Внимание!
- В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле.При первом включении исходное (выключенное) состояние контактов восстанавливается.- Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Рис. 3
