- диапазон установки времени 0,1 сек. - 99 ч.
- диаграммы 1, 2, 4, 7, 8, 12, 28, 29
- установка времени дискретным десятичным нажимным переключателем
- 2 переключающих контакта (по 8А)
- климатическое исполнение только УХЛ4 (-25С - +55С)
ТУ 3425−011−31928807−2011
РВО-П2-М-15 АСDC24-245В УХЛ4 Код EAN-13 (артикул): 4620739720275
Скачать
СкачатьНАЗНАЧЕНИЕ РЕЛЕ
Реле времени РВО-П2-М-15 предназначено для выдачи команд в цепи схем управления через контакты реле после отработки установленной выдержки времени по заданному алгоритму работы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
|
напряжение питания
|
АС24-245В 50-60 Гц
DC24-245В
|
|
8 диапазонов выдержки времени
|
0,1-9,9с
1-99с
10-990с
0,1-9,9м
1-99м
10-990м
0,1-9,9ч
1-99ч
|
|
время готовности
|
не более 0,15с
|
|
время повторной готовности
|
не более 0,1с
|
|
погрешность отсчета выдержки времени
|
не более 5%
|
|
время воздействия управляющего сигнала
|
не менее 0,05с
|
|
диаграммы работы
|
1,2,4,7,8,12,28,29
|
|
максимальный коммутируемый ток при активной нагрузке
АС 250В, 50 Гц(АС1)
DC 30B (DC1)
|
8 А
8 А
|
|
максимальная коммутируемая мощность (АС1)
|
2000ВА
|
|
максимальное напряжение между цепями питания и контактами реле
|
АС2000 В, 50Гц (1 мин)
|
|
механическая износостойкость, циклов не менее
|
10х106
|
|
электрическая износостойкость, циклов не менее
|
100000
|
|
степень защиты реле
по корпусу
по клеммам
|
IP40
IP20
|
|
количество и тип контактов
|
2 переключающие группы
|
|
диапазон рабочих температур
|
-10...+550С
|
|
температура хранения
|
-40...+600С
|
|
относительная влажность воздуха
|
до 80% при 250С
|
|
высота над уровнем моря
|
до 2000 м
|
|
рабочее положение в пространстве
|
произвольное
|
|
режим работы
|
круглосуточный
|
|
габаритные размеры
|
17,5х90х63 мм
|
|
масса
|
0,15 кг
|
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположены: двухдекадный переключатель «Уставка» для установки выдержки времени (t), зеленый индикатор включения питания и отсчета выдержки времени «U», желтый индикатор срабатывания встроенного электромагнитного реле (далее реле), DIP - переключатель для выбора диаграммы работы и временных поддиапазонов, состоящий из шести независимых контактных пар (переключателей). Габаритные размеры приведены на рис. 4.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Изделие имеет 8 поддиапазонов выдержки времени. Временной поддиапазон выбирается с помощью контактных пар 1,2,3 DIP - переключателя. Требуемая временная выдержка определяется путем умножения числового значения уставки (число, установленное на переключателе «Уставка») на множитель выбранного поддиапазона (рис.1). Диаграмма работы выбирается с помощью 4,5,6 DIP - переключателей в соответствии с таблицей . Во время импульса реле включено, включен желтый индикатор и замкнуты контакты реле 15 - 18, 25 - 28. Во время паузы реле и желтый индикатор выключены и замкнуты контакты 15 - 16, 25 - 26. Всегда мигает зеленый индикатор, когда идет отсчет выдержки времени. Сигнал внешнего запуска формируется путем замыкания клемм +А1 и Y1 через механический контакт. Схемы подключения и описание работы реле для диаграмм 1,2,7,8 ( без внешнего запуска рис 2) и для диаграмм 4,12,28,29 (с внешнем запуском рис 3) в таблице. Напряжение питания АСDC24-245 В подается на клеммы «+А1»( «+» источника) и «А2». Для изменения диапазона выдержки времени и диаграммы работы реле необходимо выключить.
ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграммы работы реле см. на странице подробно
ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЕЙ 1, 2 И 3
Рис. 1

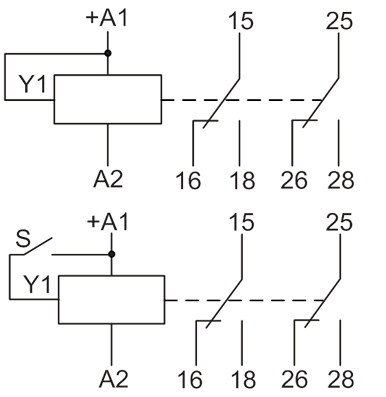

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ
Рис.2 и 3
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Рис. 4
