- диапазон установки времени 0,1 мин. - 9,9 мин.
- диаграммы 1, 2, 3, 4, 30
- установка времени дискретным десятичным нажимным переключателем
- 2 переключающих контакта (по 5А)
- климатическое исполнение только УХЛ4 (-25С - +55С)
ТУ 342520−030−31928807−2011
РВО-П2-С5-15 DC110В УХЛ4 Код EAN-13 (артикул): 4620739720282
Скачать
СкачатьНАЗНАЧЕНИЕ РЕЛЕ

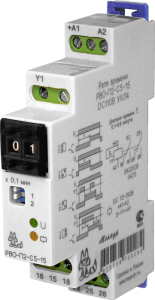

Реле времени РВО-П2-С5-15 предназначено для выдачи команд в цепи схем управления через контакты реле в соответствии с выбранной диаграммой работы после отработки предварительно установленной выдержки времени.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
|
напряжение питания
|
DC 110В
|
|
диапазон напряжения питания
|
DC 70-150 В
|
|
допустимое остаточное напряжение управляющего воздействия
|
не более 5 В
|
|
диапазон выдержки времени
|
0,1-9,9 мин
|
|
погрешность отсчета выдержки времени
|
не более 2%
|
|
время готовности
|
не более 0,2 с
|
|
время повторной готовности
|
не более 0,2 с
|
|
время реакции на появление внешнего управляющего воздействия
|
не более 0,2 с
|
|
максимальное коммутируемое напряжение
|
250 В
|
|
максимальный коммутируемый ток при активной нагрузке:
АС 250 В, 50 Гц (АС1)
DC 30 В (DC1)
|
5 А
5 А
|
|
Максимально коммутируемая мощность
|
1000ВА
|
|
Максимальное коммутируемое напряжение между цепями питания и контактами реле
|
АС2000 В, 50 Гц(1 мин)
|
|
Механическая износостойкость, циклов не менее
|
10х106
|
|
электрическая износостойкость, циклов не менее
|
100000
|
|
количество и тип контактов
|
2 переключающие группы
|
|
Степень защиты реле:
по корпусу
по клеммам
|
IP40
IP20
|
|
Диапазон рабочих температур
|
-10...+550 C
|
|
Температура хранения
|
-40...+600C
|
|
Относительная влажность воздуха
|
до 80% при 250 С
|
|
высота над уровнем моря
|
до 2000 м
|
|
рабочее положение в пространстве
|
произвольное
|
|
режим работы
|
круглосуточный
|
|
габаритные размеры
|
17,5х90х63
|
|
масса
|
0,15 кг
|
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2.На лицевой панели реле расположены: двухдекадный переключатель «х0,1 мин» для установки выдержки времени (t), индикатор включения напряжения питания «U», индикатор включения встроенного электромагнитного реле , DIP-переключатель для выбора диаграммы работы. Габаритные размеры приведены на рис. 2.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99
РАБОТА РЕЛЕ
Реле имеет четыре диаграммы работы, которые выбираются комбинациями положений движков переключателя в соответствии с таблицей. Напряжение внешнего управляющего воздействия должно быть равно напряжению питания. Сигнал внешнего запуска формируется переключателем «S» путем замыкания и размыкания клемм «Y1» и «+А1» . Во время «импульса» включен желтый индикатор и замкнуты контакты 15-18, 25-28 (встроенное исполнительное реле включено). Во время «паузы» замкнуты контакты 15-16, 25-26 (встроенное исполнительное реле выключено ). Напряжение питания DC110 В подается на клеммы «+А1» и «А2». Схема подключения реле приведена на рис.1 и на шильдике, расположенном на корпусе реле. При смене диаграммы работы реле должно быть выключено.
ДИАГРАММЫ РАБОТЫ РЕЛЕ
Диаграммы работы реле соответствуют диаграммам 1,2,3,4,30 . См страницу
СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
напряжение подается на клеммы «А17, «А2». 5А~250 В, 5А=30В

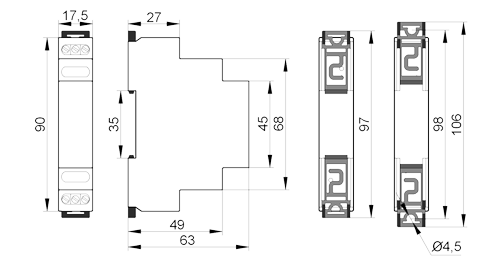

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
