- диапазон установки времени 0,01 сек. - 999 ч.
- диаграммы 1, 2, 3, 4, 5, 6, 8, 9, 19, 20, 21, 22, 30
- 2 управляющих внешних контакта
- установка времени дискретным потенциометром
- 2 переключающих контакта (по 5А)
- климатическое исполнение УХЛ4 (-25С - +55С) или УХЛ2 (-40С - +55С)
ТУ 3425−011−31928807−2011
РВО-083 АСDC24-240В УХЛ4 код EAN-13 (артикул): 4620769450074
Скачать
Скачать НАЗНАЧЕНИЕ РЕЛЕ
Однокомандное реле времени РВО-083 предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмом работы.
КОНСТРУКЦИЯ РЕЛЕ

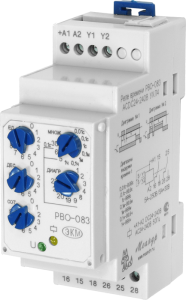

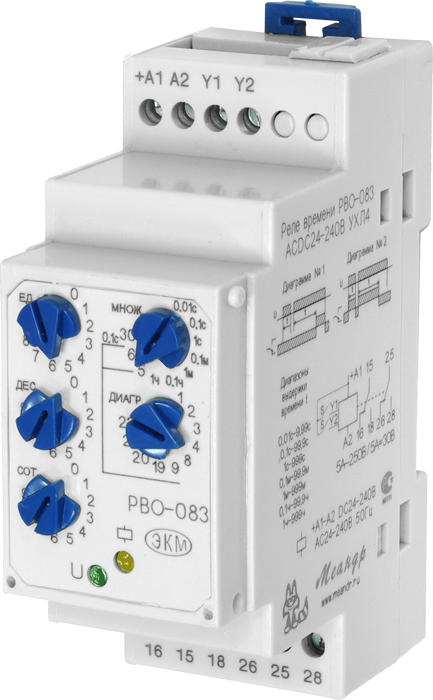

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. Наличие пломбировочной крышки повышает степень защиты от воздействия статического электричества и позволяет исключить несанкционированный доступ к органам управления выдержкой времени. На лицевой панели реле расположены: три дискретных переключателя установки выдержки времени t (установка значений единиц 0-9, десятков 0-9 и сотен 0-9), дискретный переключатель множитель, дискретный переключатель выбора диаграммы работы, зеленый индикатор включения напряжения питания «U», желтый индикатор срабатывания встроенного исполнительного реле.
УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.
РАБОТА РЕЛЕ
Реле имеет 7 диапазонов выдержки времени. Требуемая временная выдержка t определяется путем умножения числового значения, установленного на переключателях «единицы», «десятки» и «сотни» на множитель (0,01с-0,1с-1с-0,1м-1м-0,1ч-1ч)выбранного диапазона установленная переключателем «множитель».
Переключатель «множитель» имеет три дополнительных положения:
- «5» реле работает по диаграмме №5 - подсчет количества импульсов установленного на переключателях «единицы», «десятки» и «сотни».
- «6» реле работает по диаграмме №6 - подсчет количества импульсов установленного на переключателях
ТЕХНИЧЕСКИЕ ХАРРАКТЕРИСТИКИ РЕЛЕ
|
Напряжение питания
|
АС36-240В 50-60 Гц
DC24-240В
|
|
7 диапазонов выдержек времени
|
0,01 — 9,99с
0,1 — 99,9с
1 — 999с
0,1 — 99,9м
1 — 999м
0,1 — 99,9ч
1 — 999ч
|
|
Время готовности
|
не более 0,15 с
|
|
Время повторной готовности
|
не более 0,1 с
|
|
Погрешность отсчета выдержки времени
|
не более 5%
|
|
Время воздействия управляющего сигнала
|
не менее 0,05с
|
|
Диаграммы работы
|
1, 2, 3, 4, 8, 9, 19, 20, 21, 22
|
|
Диаграммы счетчика импульсов (диапазон счета 1-999 имп.)
|
5 и 6
|
|
Дополнительная диаграмма (диапазон времени 0,1с-99,9с)
|
30
|
|
Максимальный коммутируемый ток при активной
нагрузке:АС 250 В, 50Гц (АС1)/DC 30 В (DC1)
|
5 А
|
|
Максимальная коммутируемая мощность (АС1)
|
1250ВА
|
|
Максимальное напряжение между цепями питания
и контактами реле
|
АС2000 В, 50 Гц (1мин.)
|
|
Механическая износостойкость, циклов не менее
|
10х106
|
|
Электрическая износостойкость, циклов не менее
|
100000
|
|
Степень защиты реле
по корпусу
по корпусу (с пломбировочной крышкой)
по клеммам
|
IP20
IP40
IP20
|
|
Количество и тип контактов
|
2 переключающие группы
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
УХЛ4
|
|
Рабочая температура для исполнения УХЛ4
|
-10 ... +550 С
|
|
Температура хранения для исполнения УХЛ4
|
-40 ... +600 С
|
|
Специсполнение
|
|
|
Рабочая температура для специсполнения
|
–40 ... +550 С
|
|
Температура хранения для специсполнения
|
–60 ... +600 С
|
|
Относительная влажность воздуха
|
до 80% при 250 С
|
|
Высота над уровнем моря
|
до 2000 м
|
|
Рабочее положение в пространстве
|
произвольное
|
|
Режим работы
|
круглосуточный
|
|
Габаритные размеры
|
35 Х 90 Х 63 мм
|
|
Масса
|
0.15 кг
|
